LIBS, XRT, NIR & Co. – warum moderne Sortierer gute Siebmaschinen lieben

LIBS-, XRT-, XRF- und NIR-Sortierer gelten unter Recyclern als High-End-Lösungen für moderne Recyclingtechnik. Sie stehen für höchste Genauigkeit bei der Erkennung von Recyclingmaterialien, eine vollautomatische Sortierung der Stoffe und eine maximale Wertstoffrückgewinnung – heute sogar schon oft mit KI-gestützter Erkennung.

Damit diese intelligenten Sortierer jedoch präzise und zugleich wirtschaftlich rentabel arbeiten können, muss das Inputmaterial richtig vorbereitet sein.

Ein entscheidender Erfolgsfaktor dabei ist die exakte Siebung nach definierten Kornbandbreiten – also die Vorsortierung des Materials rein nach Größe.

Denn nur wenn die Körnungen exakt eingehalten werden und keine Störstoffe (z. B. Feinmaterial oder Langteile) mehr im Material enthalten sind, können LIBS-, NIR-, XRF- oder XRT-Sortiergeräte ihr volles Potenzial ausschöpfen.

In diesem Beitrag zeigen wir Ihnen:

• Warum gute Siebtechnik der richtige Partner für moderne Sortiergeräte ist
• Was bei der Linienauslegung einer Recyclinganlage in Punkto Siebung zu beachten ist
• Und wie Sie durch eine optimale Klassiersiebung die Sortierleistung und Rentabilität Ihrer gesamten Anlage deutlich steigern können

________________________________________

Warum die exakte Siebung so wichtig für Ihre Sortieranlage ist

Müll ist nicht gleich Müll

Ob LIBS-Sortiertechnik, Nahinfrarot-Sortierung (NIR) oder Röntgensortiertechnik (beispielsweise XRF und XRT) – alle Sensorsortiergeräte performen am Besten, wenn das zugeführte Material sauber nach Größe sortiert ist.

Dazu ist es nötig, dass z.B. Feinmaterial (in der Regel sehr schmutzbehaftet) vorab abgesiebt wird. In der Praxis eignen sich dazu Siebschnitte von z. B. 0-10, 0-15 oder je nach Recyclingziel z. B. auch 0-20 mm. Dadurch wird das sehr feine Material, das die Sortiergeräte nur verschmutzen oder auch beschädigen könnte (z.B. durch ein Festsetzen unter den Förderbändern), zuverlässig von der empfindlichen Sortiertechnik ferngehalten. Zudem kann der Feinanteil die Sortiertechnik bei der korrekten Erkennung und Detektion des Materials stören und behindern.

Zudem wird mit den weiteren Siebschnitten, von z. B. 10 – 30 mm, oder 20 – 60 mm, die ideale Kornband-Verteilung für die Sortiergeräte erzeugt. Den Sortiergeräte arbeiten ideal mit einer Kornbandverteilung im Größenverhältnis 1 zu 3.

Ebenso werden mit der Siebmaschine Langteile entfernt. Das hat den Vorteil, dass zu detektierendes Material nicht von größeren Teilen verdeckt oder überlagert wird. Zudem verhindert die Absiebung der Langteile, dass sich diese beispielsweise auf dem Förderband des Sortiergerätes aufgrund der Bandgeschwindigkeit ungewollt aufstellen. Das reduziert die Gefahr von Beschädigungen der über dem Förderband angebrachten teuren Technik. Zudem fliegen Langteile aufgrund ihrer physikalischen Eigenschaften oft wie bei einem Speerwurf in der Zielfraktion oder reißen kleinere ungewollt Teile mit.

Ziel ist es, mit der Siebung störendes, feines wie grobes, feuchtes und klebriges Material zu entfernen und so die Sortiergenauigkeit zu optimieren. Zudem sorgen gute Siebmaschinen für eine Vergleichmäßigung und Verteilung des Materials auf die gesamte Arbeitsbreite des Sortiergerätes.

Was passiert bei unsauberen Siebergebnissen?

• falsche und nicht exakte Siebschnitte führen in der Praxis zum kostspieligen Verlust von Wertstoffen
• die Zielfraktionen können leicht verunreinigt werden, was zu geringeren Verkaufserlösen führt
• es kommt zu aufwendigen Nachsortierungen und damit zu doppelter Arbeit
• die Sortiertechnik ist einer unnötigen Gefahr von Beschädigungen ausgesetzt
• die Produktionskosten pro Tonne steigen, der Ertrag sinkt

________________________________________

Technischer Hintergrund – einfach erklärt

Beispiel LIBS Sortierung (Laser Induced Breakdown Spectroscopy):
Um aluminiumhaltige metallische Legierungen mittels der relativ neuen LIBS-Technologie präzise detektieren können, muss jedes einzelne Materialteil dem LIBS-Sortiergerät optimal positioniert zugeführt werden. Gut ist es, wenn es dabei auch frei von Schmutzanhaftungen ist (Stichwort Absiebung des ungewollten Feinanteils).

Beispiel NIR:
Feuchte, klebrige Biomasse oder verunreinigte Kunststoffabfälle mit anhaftenden nicht abgesiebten Feinanteilen liefern falsche Signale bei der NIR Detektion.
Fazit: Je konstanter die Körnung nach der Siebung, desto besser werden die Sortierergebnisse. Deshalb stehen wir bei SPALECK konsequent hinter unserer Philosophie BEST SCREENING. BEST SORTING. FOR BEST SORTING QUALITY.

________________________________________

 4 typische Fehler – und wie Sie diese vermeiden

Fehler

• minderwertige Fraktionierung vor den Sortiergeräten
• zu schmutziges, feuchtes oder klebriges Material wird den Sortiergeräten zugeführt
• unregelmäßige Materialzuführung
• Verstopfen der Siebbeläge

Risiko

• schlechte Materialausbeute, unsaubere Prozesse
• Beschädigung der Sortiertechnik, Sortierfehler
• Über- oder Unterlastung des Sortierers
• hoher Reinigungsaufwand, schlechte Kornbandverteilung für Sortierer

Lösung mit SPALECK Technik

• sehr exakte Siebung mit 2–5 Fraktionen je nach Siebmaschinentyp
• optimal für das jeweilige Recyclingmaterial ausgewählte Siebbeläge für sehr exakte Fraktionen
• Siebmaschinen, die das Material ideal abgeben oder alternativ die ActiveFEED Technologie für kontinuierliche Zufuhr
• SPALECK ModularDESIGN+ mit Schnellwechselsystem

________________________________________

Die optimale Lösung: FOR BEST SORTING QUALITY

Unsere SPALECK Siebtechnik ist zu 100 Prozent auf Ihren Recyclingprozess zugeschnitten. Das ermöglicht optimale Ergebnisse in der nachgelagerten Magnet- und Sensorsortierung.

Zu Einsatz kommen unter anderem

• 3D COMBI Siebmaschinen
  Eine leistungsstarke Doppeldecker-Siebmaschine mit bis zu 5 Fraktionen.

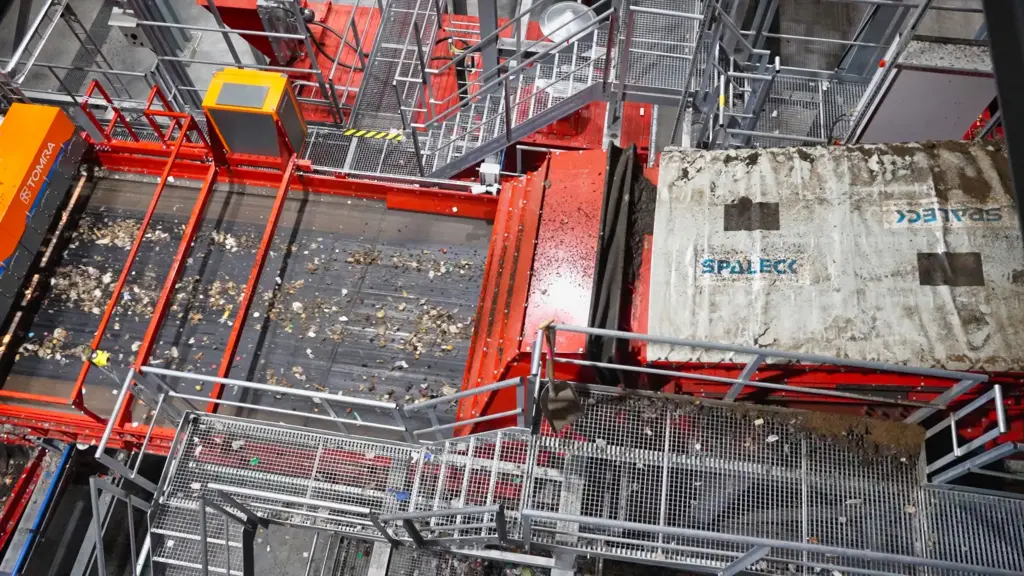

• Spannwellensiebmaschinen
  Ausgestattet mit innovativer Spannwellensiebtechnik – zum Beispiel mit unserem MultiZONE DECK, das unterschiedliche Beschleunigungen des Materials für einen optimalen Sieb- und Zuführprozess ermöglicht.

• Wertstoffsiebe
  Auch unsere Wertstoffsiebe bauen wir speziell für Ihre Anwendung. Wie alle SPALECK Siebmaschinen sind sie modular und optimal anpassbar auch bei Materialwechsel.

• ActiveFEED Aufgabebunker
  Die ActiveFEED Technolgie steht für NEXT LEVEL SORTING – von Kunden und Sortiergeräteherstellern bestätigt.

• Optional:
  Spezielle Features für eine Prozessoptimierung für Ihr Recyclingmaterial.

________________________________________

Was bringt Ihnen das konkret?

Vorteile für Ihren Recyclingbetrieb:

• Höhere Sortierqualität: Erstklassiges Recyclingmaterial für optimale Verwertung
• Weniger Nachsortierung: Zeitersparnis, optimierter Personalbedarf
• Höherer Materialertrag: Mehr Ertrag pro Tonne, weniger Ausschuss
• Wirtschaftlicherer Linienbetrieb: Erhöhung der Anlagenverfügbarkeit, Schutz der eingesetzten Technik
• Schnellere Amortisation der Sortierer: Mehr Output mit gleicher Technik = Steigerung des Return on Investment

________________________________________

Projektbeispiele Metallrecycling und Altholzaufbereitung

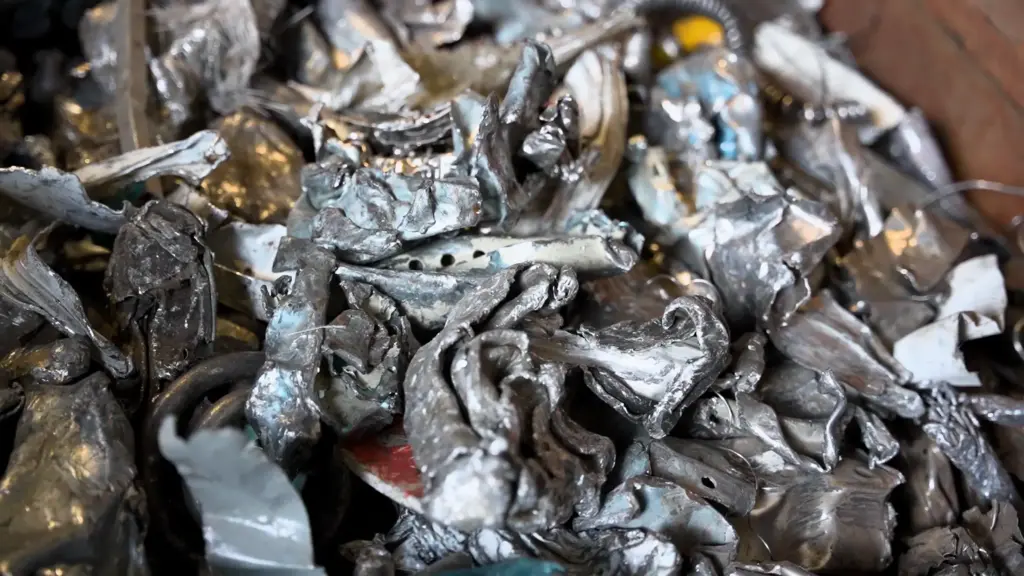

Beispiel: NE-Aufbereitung

• Einsatz einer SPALECK 3D COMBI Siebmaschine ermöglicht nahezu reinigungsfreien Betrieb mit exzellenten Sieb- und Sortierergebnissen

Beispiel: Altholzaufbereitung

• Einsatz eines SPALECK Wertstoffsiebes in der Altholzaufbereitung geniert exakte Siebschnitte für die nachfolgende Metallabscheidung und thermische Verwertung

________________________________________

Expertenwissen kompakt

„Das wirtschaftliche Ergebnis jedes Recyclingprozesses ergibt sich aus dem Zusammenspiel der eingesetzten Technik. Wenn ich im Prozess die falsche Technik einsetze oder diese für mein Material nicht optimal geeignet ist, leidet das Gesamtergebnis. Für die Siebtechnik achten wir sehr darauf, dass die Siebung ein Erfolgsschlüssel für Ihr Recyclingergebnis ist.”
Frederik Stening, Leiter Anwendungstechnik bei SPALECK
________________________________________

Testen Sie Ihre Sortierlinie auf Performance

Jetzt umfangreiche Versuche mit Ihrem Material im SPALECK TestCenter buchen – natürlich kostenlos!
Nach einem gemeinsamen Versuchstag im SPALECK TestCenter wissen Sie, wie Sie das Maximum aus Ihrem Material herausholen können.
